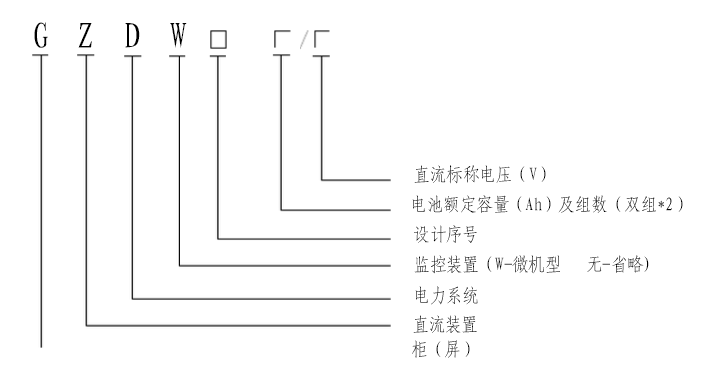

GZDW型直流屏系统

GZDW智能直流电源屏设计参照了电力部《DL/T5044-2004》、 《JB/5777.2-2002》及《JB/5777.3-2002》等相关技术标准制作，能可靠满足输配电系统正常或非正常状态下的直流控制电源和高低压开关分合闸的供电需求。它广泛适用于500KV以下的变配电站和60万KW以下发电厂的直流操作电源需求

3.1 三相交流输入电压380V（+15%，-10%），频率50 HZ。

3.2 控制母线直流输出电压： 220V。

3.3 控制母线直流输出电流额定值： 6.5A。

3.4 免维护全密封铅酸蓄电池的电池容量额定值： 65AH。

3.5 直流屏在0.5秒内瞬时输出电流值2C： 130A。

3.6 控制母线电压稳定度 ≤±2%。

3.7 控制母线电压纹波系数 ≤±0.1%。

3.8 恒流精度 ≤±0.5%。

3.9 合闸母线电压 ≤+15%，-10%。

3.10 最大限流输出电流(A)：1.2IN。

3.11 效率 ≥90%。

3.12 功率因数 ＞0.92。

3.13 响应速度：0.2ms。

3.14 整机噪声 ≤50dB。

3.15 均流方式：自动均流。

3.16 谐波：无干扰。
