浪涌保护器，也叫防雷器. ，是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置，也是建筑防雷工程的重要元件，因此浪涌保护器的安装位置也是非常重要的。

当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时，浪涌保护器能在极短的时间内导通分流，从而避免浪涌对回路中其他设备的损害。 泻流开启时间和泻流量是衡量它标准.

电涌保护器的工作原理：两个电极分别与L（或者N）和PE线相联，两个电极之间形成一个电气间隙。电网在不超过最大持续运行电压的情况下运行时，两个电极之间呈高阻状态。如果电网因雷击或者操作过电压使两个电极之间的电压超过点火电压时，间隙被击穿，通过弧光放电将过电压能量释放。冲击波过后，电弧将被由分弧片和灭弧室组成的灭弧系统熄灭，恢复到高阻状态。

雷电放电可能发生在云层之间或云层内部，

或云层对地之间；

另外许多大容量电气设备的使

用带来的内部浪涌，对供电系统（中国低压供电系统标准：

AC

50Hz

220/380V

）和用电设

备的影响以及防雷和防浪涌的保护，已成为人们关注的焦点。



云层与地之间的雷击放电，

由一次或若干次单独的闪电组成，

每次闪电都携带若干幅值很高、

持续时间很短的电流。

一个典型的雷电放电将包括二次或三次的闪电，

每次闪电之间大约相

隔二十分之一秒的时间。大多数闪电电流在

10

，

000

至

100

，

000

安培的范围之间降落，其

持续时间一般小于

100

微秒。



供电系统内部由于大容量设备和变频设备等的使用，

带来日益严重的内部浪涌问题。

我们将

其归结为瞬态过电压（

TVS

）的影响。任何用电设备都存在供电电源电压的允许范围。有时

即便是很窄的过电压冲击也会造成设备的电源或全部损坏。瞬态过电压

（

TVS

）破坏作用就

是这样。特别是对一些敏感的微电子设备，有时很小的浪涌冲击就可能造成致命的损坏。



供电系统浪涌的影响



供电系统浪涌的来源分为外部（雷电原因）和内部（电气设备启停和故障等）

。

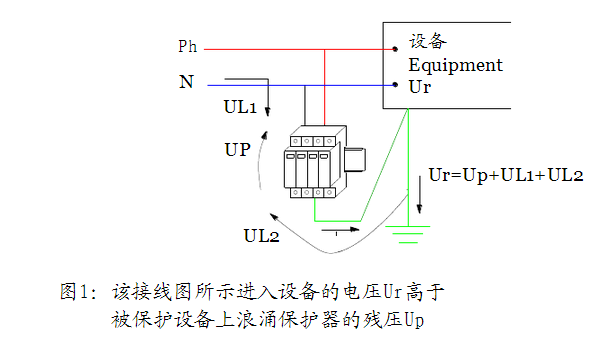

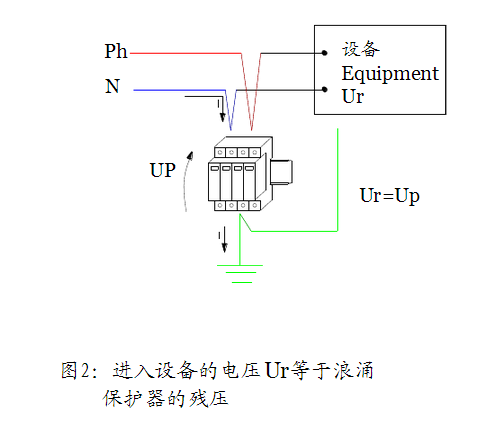

为了使进入被保护设备的冲击残压最低，图1和图2是正确的
